Datenblatt: Bandpassfilter

Dieser Bandpassfilter hat ein Passband mit einer Bandbreite von 1000 MHz, eine Mittenfrequenz (Fo) 47700 MHz und eine Einfügedämpfung von 3 dB max. (4 dB max. an den Ecken). Er hat Sperrbänder von DC bis 46200 MHz und 49200 bis 75000 MHz, mit einer Abdämpfung von mindestens 30 dB.

Dämpfung 30 dB min. Derzeit nicht lieferbar

Spezifikationen

Typische Leistung

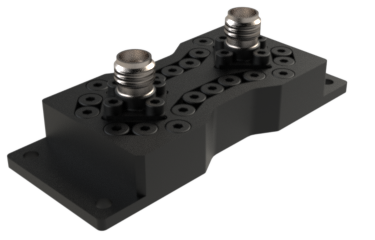

Waveguide Design mit 5 Sektionen

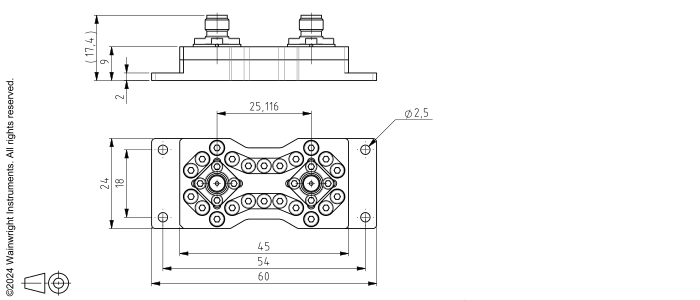

Technische Zeichnung

Typische Leistung – Wainwright Instruments

Steckverbinder Optionen:

PC 1.85 - Female
PC 1.85 - Male

Passband	Fo wählen zwischen 47000 und 48000 MHz
Einfügedämpfung	3 dB max. bei Fo (4 dB max. an den Ecken)
Rückflussdämpfung	12 dB min. (VSWR 1.67:1 max.)
Sperrband
Sperrdämpfung	30 dB min.
Betriebstemperatur	15 °C bis 45 °C
HF Belastbarkeit	max. 2 W CW bei einem VSWR von 2:1 (Sehen Sie unsere Gewährleistung)
Abmessungen (L x W x H)	max. 60 x 24 x 9 mm (Steckverbinder können überstehen)
Ungefähres Gewicht	0.08 kg
Montagevorrichtung	7.5 mm Flansche an beiden Enden mit 2.5 mm Löcher
Steckverbinder 1	Bitte Steckverbinder 1 wählen
Steckverbinder 2	Bitte Steckverbinder 2 wählen
